CAO (Conception Assistée par Ordinateur)

Définition

La CAO, ou Conception Assistée par Ordinateur (en anglais CAD, pour Computer-Aided Design), désigne l’ensemble des logiciels et techniques de modélisation géométrique qui permettent de concevoir, tester virtuellement et valider des produits manufacturés avant leur fabrication physique.

Contrairement à une idée répandue, la CAO ne se résume pas à du dessin numérique. En CAO, on ne dessine pas : on construit virtuellement un objet capable de réagir dans un espace simulé selon des lois physiques régies par le logiciel. Le résultat, appelé maquette numérique, constitue un véritable prototype évolutif sur lequel chaque forme, chaque dimension et chaque matériau peut être testé et modifié en temps réel.

La CAO s’inscrit au cœur de la transformation digitale des entreprises industrielles en facilitant la collaboration entre équipes, la simulation de comportements physiques et l’intégration directe avec les outils de fabrication (FAO) et d’ingénierie (IAO).

CAO vs DAO : une distinction fondamentale

La confusion entre CAO et DAO (Dessin Assisté par Ordinateur) est l’une des plus courantes chez le grand public et même chez certains professionnels. La différence est pourtant structurelle.

Le DAO transpose le travail traditionnel de la planche à dessin dans l’environnement numérique. Un trait y reste un trait : le logiciel ne comprend pas ce que l’ensemble représente. La souris et le clavier remplacent le crayon et la règle, mais la logique reste celle du dessin technique 2D. Le DAO est utilisé pour produire des schémas techniques, des plans de câblage ou des relevés dimensionnels.

La CAO fonctionne en langage objet. Chaque élément du modèle possède des propriétés intrinsèques : un perçage « sait » qu’il est un perçage, une vis connaît son filetage, un assemblage comprend les relations entre ses composants. Cette intelligence du modèle permet la simulation de comportements (résistance mécanique, thermique, dynamique des fluides), la détection automatique d’interférences entre pièces et la génération automatisée de plans et de nomenclatures.

En résumé : le DAO produit des dessins, la CAO produit des modèles intelligents.

Histoire de la CAO : des pionniers au cloud

Les prémices (années 1950-1960)

L’histoire de la CAO débute dans les laboratoires militaires et aérospatiaux américains. En 1957, Patrick J. Hanratty développe PRONTO (Program for Numerical Tooling Operations), considéré comme le premier programme de CAO, destiné au pilotage de machines-outils à commande numérique. Hanratty est aujourd’hui reconnu comme le « père de la CAO ».

En 1963, Ivan Sutherland crée Sketchpad au MIT, un programme révolutionnaire qui permet de dessiner directement sur un écran d’ordinateur à l’aide d’un stylet lumineux. Sketchpad introduit des concepts fondamentaux toujours d’actualité : la manipulation interactive d’objets géométriques, les contraintes et la hiérarchie d’objets.

La contribution française mérite d’être soulignée : Pierre Bézier (chez Renault) et Paul de Casteljau (chez Citroën) développent indépendamment les courbes et surfaces mathématiques qui portent aujourd’hui le nom de Bézier. Ces travaux constituent le socle mathématique de toute la modélisation surfacique moderne en CAO.

L’essor industriel (années 1970-1980)

Les années 1970 voient la CAO quitter les laboratoires pour s’implanter dans l’industrie. Les premiers logiciels commerciaux apparaissent : CADAM (Lockheed), CATIA (Dassault Systèmes, 1981), PDGS (Ford). Le marché de la CAO passe de moins de 25 millions de dollars en 1970 à environ un milliard en 1979.

En 1982, Autodesk lance AutoCAD, qui rend la conception numérique accessible aux PME et aux bureaux d’études indépendants sur micro-ordinateur. Dans le bâtiment, ArchiCAD (1984) marque l’entrée de la CAO dans le monde de l’architecture.

Le passage de la 2D à la 3D s’opère progressivement au cours de cette période, avec le développement de la modélisation surfacique (NURBS) et volumique (CSG, B-Rep).

La démocratisation (années 1990-2000)

Les années 1990 sont marquées par deux ruptures majeures : la démocratisation de la CAO 3D sur PC et l’émergence de la gestion de données techniques (PDM/PLM).

SolidWorks (1995), Solid Edge et Mechanical Desktop introduisent la CAO 3D paramétrique sur ordinateurs personnels, avec des fonctionnalités jusque-là réservées aux stations de travail coûteuses : lissage (lofting), balayage sur courbes guides, conception de tôlerie, cinématique dynamique.

L’essor d’Internet favorise l’apparition de nouveaux outils de collaboration et de partage. Les formats VRML et DWF permettent la visualisation web des modèles 3D.

L’ère moderne (2010 à aujourd’hui)

Le cloud bouleverse le paysage avec des solutions comme Fusion 360 (Autodesk) et Onshape (PTC), qui proposent la CAO entièrement dans le navigateur. L’intelligence artificielle commence à s’intégrer aux workflows de conception avec la conception générative et l’optimisation topologique.

Le BIM (Building Information Modeling) transforme le secteur du bâtiment en intégrant la CAO dans un processus collaboratif global couvrant l’ensemble du cycle de vie d’un ouvrage.

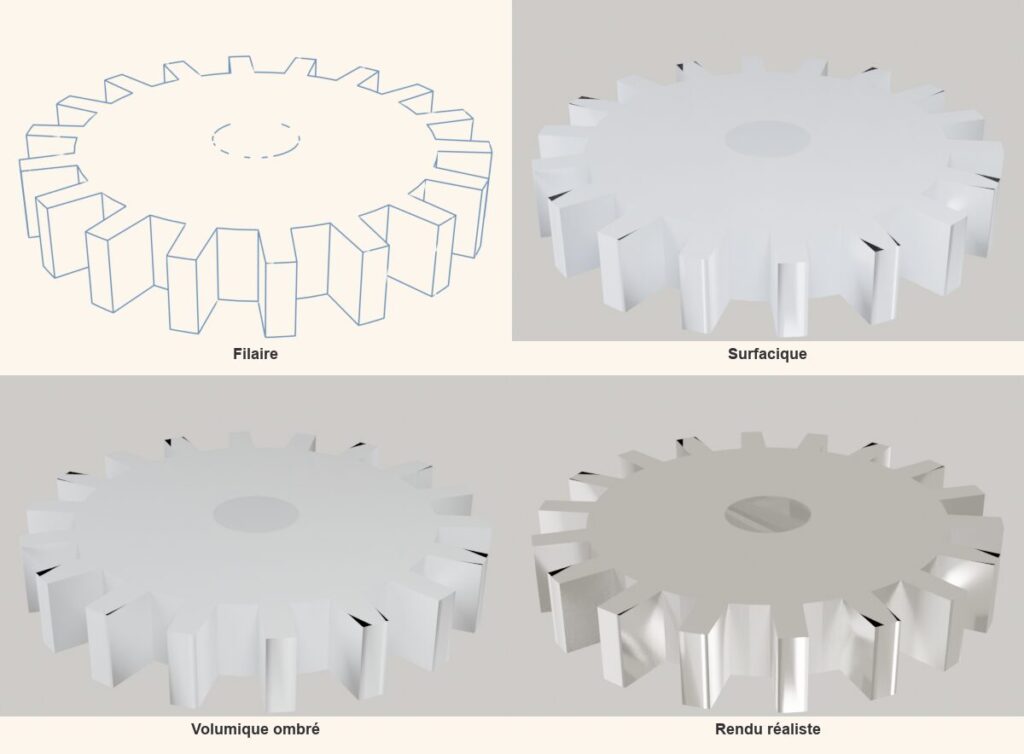

Les différents types de modélisation en CAO

Modélisation filaire (wireframe)

La plus ancienne forme de représentation 3D. L’objet est défini uniquement par ses arêtes et ses sommets. Simple et légère en calcul, elle ne permet pas de différencier l’intérieur de l’extérieur d’un volume et ne supporte ni le rendu réaliste ni la simulation.

Modélisation surfacique

L’objet est défini par ses surfaces extérieures, généralement des surfaces NURBS (Non-Uniform Rational B-Splines). Utilisée principalement dans l’automobile, l’aéronautique et le design industriel pour les formes complexes (carrosseries, coques, fuselages). Elle permet le rendu réaliste mais ne contient pas d’information volumique (masse, centre de gravité).

Modélisation volumique (solide)

Le standard actuel en CAO mécanique. L’objet est défini comme un volume plein avec des propriétés de matériau. Deux approches coexistent : la CSG (Constructive Solid Geometry), qui construit par opérations booléennes (union, soustraction, intersection) sur des primitives, et la B-Rep (Boundary Representation), qui définit le solide par ses frontières (faces, arêtes, sommets). La plupart des logiciels modernes utilisent la B-Rep, pilotée par un arbre de construction paramétrique.

Modélisation paramétrique

L’approche dominante depuis les années 1990. Chaque opération de modélisation (extrusion, perçage, congé, chanfrein) est enregistrée dans un arbre d’historique. Les dimensions sont des paramètres modifiables : changer une cote met automatiquement à jour l’ensemble du modèle et les plans associés. SolidWorks, CATIA, Creo, NX et Inventor fonctionnent tous sur ce principe.

Modélisation directe

Approche complémentaire qui permet de modifier la géométrie sans se soucier de l’historique de construction. Utile pour les modifications rapides, l’import de fichiers neutres ou le travail conceptuel. Solid Edge (Synchronous Technology) et SpaceClaim sont représentatifs de cette approche.

L’écosystème XAO : au-delà de la CAO

La CAO ne fonctionne pas isolément. Elle s’inscrit dans un écosystème plus large d’outils assistés par ordinateur, collectivement désignés par le terme XAO.

FAO — Fabrication Assistée par Ordinateur

La FAO génère les programmes de pilotage des machines-outils à commande numérique (code ISO/G-code). Elle traduit le modèle 3D issu de la CAO en trajectoires d’outils pour l’usinage, le fraisage, le tournage, le perçage ou la découpe. Le programmeur définit les parcours d’outils, les vitesses de coupe et d’avance, et les stratégies d’usinage, tandis que le logiciel « plaque » les trajectoires sur la géométrie 3D.

CFAO — Conception et Fabrication Assistées par Ordinateur

La CFAO intègre CAO et FAO dans un même environnement, supprimant les étapes de conversion entre les deux. Cette intégration, apparue dans les années 1970 avec les premières machines-outils à commande numérique, évite les erreurs de traduction et accélère la chaîne numérique du concept à la pièce finie.

IAO — Ingénierie Assistée par Ordinateur

L’IAO (ou CAE en anglais) regroupe les outils de simulation numérique : analyse par éléments finis (FEA) pour la résistance des structures, mécanique des fluides numérique (CFD) pour l’aérodynamique et la thermique, simulation cinématique et dynamique pour les mécanismes. L’IAO permet de valider virtuellement le comportement d’un produit avant tout prototypage physique.

BIM — Building Information Modeling

Spécifique au secteur du bâtiment, le BIM va au-delà de la simple modélisation 3D. Il s’agit d’un processus collaboratif de production et de gestion des données de construction tout au long du cycle de vie d’un ouvrage : conception, construction, exploitation, maintenance et déconstruction. Les logiciels BIM (Revit, ArchiCAD, Allplan) utilisent des objets intelligents (murs, fenêtres, poutres) porteurs d’informations structurelles, thermiques, acoustiques et réglementaires. Le format IFC (Industry Foundation Classes) assure l’interopérabilité entre les différentes plateformes BIM.

Les formats de fichiers en CAO

L’interopérabilité entre logiciels est un enjeu majeur dans l’industrie. Chaque éditeur utilise son format propriétaire (natif), mais des formats d’échange normalisés permettent la communication entre systèmes hétérogènes.

Formats natifs (propriétaires)

Chaque logiciel possède son format propre qui conserve l’intégralité des données : arbre de construction, paramètres, contraintes, métadonnées. En contrepartie, ces formats ne sont lisibles que par le logiciel d’origine (ou ses versions compatibles).

Parmi les principaux : .CATProduct/.CATPart (CATIA), .sldprt/.sldasm (SolidWorks), .prt (NX), .prt/.asm (Creo), .ipt/.iam (Inventor), .dwg (AutoCAD).

Formats neutres (d’échange)

Les formats neutres sacrifient certaines informations spécifiques (historique de construction, paramètres) pour garantir l’échange entre systèmes différents.

STEP (ISO 10303) est le standard de référence pour l’échange 3D inter-CAO. Normalisé par l’ISO depuis 1994, il préserve la géométrie exacte (B-Rep), les assemblages, les couleurs et, dans sa version AP242, les annotations sémantiques (PMI/GD&T) et les tolérances. En 2026, STEP domine l’échange de données CAO et l’archivage long terme dans l’aéronautique (Airbus, Safran), l’automobile (Stellantis, Renault) et la défense.

IGES (Initial Graphics Exchange Specification), créé par l’US Air Force, est le format d’échange historique. Encore utilisé dans certains environnements industriels pour sa compatibilité avec les systèmes anciens, il est progressivement remplacé par STEP depuis les années 2000.

DXF/DWG reste le standard de facto pour les plans 2D. Le DWG est le format propriétaire binaire d’Autodesk, le DXF sa version ASCII plus ouverte. Incontournable dans l’architecture et le génie civil, ce format existe en 18 variantes depuis 1982.

STL (Standard Tessellation Language), qui décrit les objets sous forme de maillage triangulaire, est le format standard pour l’impression 3D et le prototypage rapide. Simple mais limité : pas de couleurs, pas d’assemblages, pas de courbes exactes.

JT, développé par Siemens, est utilisé pour la visualisation légère et la revue de maquette numérique (DMU) sans nécessiter de licence CAO complète.

Noyaux géométriques

Sous le capot des logiciels de CAO, deux noyaux géométriques dominent le marché. Parasolid (Siemens) motorise NX, SolidWorks, Solid Edge et Onshape, facilitant les échanges entre ces systèmes. ACIS (Spatial/Dassault Systèmes) est utilisé par AutoCAD (via ShapeManager), SpaceClaim et BricsCAD.

Les logiciels de CAO : panorama par secteur

CAO mécanique (conception produit)

CAO architecture et BTP

CAO électronique (EDA)

Modélisation 3D et rendu (distinct de la CAO ingénierie)

Il est important de distinguer les logiciels de modélisation 3D artistique des logiciels de CAO au sens strict. Des outils comme Blender, Cinema 4D ou Maya sont des logiciels de modélisation polygonale, d’animation et de rendu. Ils sont conçus pour la création visuelle (cinéma, jeux vidéo, visualisation architecturale) et non pour la conception technique d’objets manufacturés. Ils ne gèrent ni les contraintes d’assemblage, ni la simulation mécanique, ni les tolérances de fabrication.

Blender, en particulier, est un excellent outil de modélisation 3D libre et gratuit, mais le qualifier de « logiciel de CAO » est un abus de langage. Son usage en architecture ou en design reste de l’ordre de la visualisation, pas de la conception technique normée.

Les applications sectorielles de la CAO

Mécanique et industrie manufacturière

Secteur historique de la CAO. Elle permet la modélisation de pièces unitaires et d’assemblages complexes (moteurs, machines-outils, équipements industriels) avec prise en compte des contraintes de matériaux, de fabrication et de fonctionnement. La chaîne numérique complète va de la conception paramétrique à la FAO, en passant par la simulation par éléments finis.

Automobile

L’automobile a été l’un des premiers secteurs à adopter massivement la CAO dans les années 1970. De la carrosserie (modélisation surfacique) aux sous-ensembles mécaniques (modélisation solide) en passant par l’habitacle et le câblage, l’intégralité d’un véhicule est aujourd’hui conçue numériquement. La maquette numérique complète d’un véhicule peut contenir plusieurs dizaines de milliers de pièces.

Aéronautique et spatial

Premier secteur à avoir adopté la CAO, l’aéronautique utilise les systèmes les plus avancés (CATIA, NX) pour la conception de structures complexes : fuselages, ailes, moteurs. Les exigences en matière de certification, traçabilité et archivage long terme (normes LOTAR) sont les plus strictes de toutes les industries.

Architecture et construction

Avec le BIM, la CAO dans le bâtiment est passée du simple plan 2D à la maquette numérique 4D (intégrant la dimension temporelle du chantier) voire 5D (ajoutant les coûts). Architectes, ingénieurs structures, bureaux d’études thermiques et électriciens travaillent sur un modèle partagé.

Électronique

La CAO électronique (EDA) couvre la conception de circuits imprimés (PCB) et de puces (ASIC, FPGA). Le schéma électrique est d’abord saisi, chaque composant étant affecté d’un modèle de comportement pour la simulation. Puis l’implantation physique des composants et le routage des pistes sont optimisés, opération critique sur les circuits multicouches complexes.

Médical et dentaire

La CAO trouve des applications croissantes en médecine : conception de prothèses sur mesure, implants dentaires (CFAO dentaire avec empreinte numérique intra-orale), guides chirurgicaux imprimés en 3D, modélisation préopératoire.

La CAO en 2025-2026 : tendances et évolutions

Intelligence artificielle et conception générative

L’IA transforme profondément les workflows de CAO. La conception générative utilise des algorithmes d’apprentissage automatique pour explorer automatiquement des centaines de solutions à partir de contraintes définies par l’ingénieur (charges, matériaux, méthode de fabrication, masse cible). Contrairement à l’optimisation topologique classique — qui optimise un modèle existant en retirant la matière superflue —, la conception générative part d’une page blanche et propose des formes organiques optimales que l’humain n’aurait pas imaginées.

Les principaux logiciels intégrant la conception générative incluent Creo GDX (PTC), NX (Siemens), Fusion 360 (Autodesk) et nTop (nTopology). Ces outils sont particulièrement synergiques avec la fabrication additive (impression 3D), qui permet de produire les géométries complexes générées.

CAO cloud et travail collaboratif

Les solutions cloud (Onshape, Fusion 360, 3DEXPERIENCE sur la plateforme Dassault) suppriment les contraintes d’installation, de licence poste par poste et de gestion de fichiers. Les équipes géographiquement distribuées travaillent simultanément sur le même modèle, avec versioning automatique et accès sécurisé depuis n’importe quel appareil.

Simulation intégrée en temps réel

La frontière entre CAO et IAO s’estompe. Les outils de simulation (contraintes mécaniques, thermique, dynamique des fluides) s’intègrent directement dans l’environnement de conception, permettant aux ingénieurs de valider leurs choix sans quitter leur modeleur 3D et sans transférer les données vers un outil séparé.

Écoconception et développement durable

Les outils de CAO intègrent de plus en plus des fonctions d’évaluation environnementale : suivi de l’empreinte carbone des matériaux, analyse du cycle de vie (ACV), optimisation du poids par structures en treillis, réduction des déchets de fabrication. L’allègement des pièces par optimisation topologique contribue directement à réduire la consommation de matières premières et d’énergie.

Réalité virtuelle et augmentée

La VR permet l’immersion dans la maquette numérique à l’échelle 1:1 pour la revue de conception, l’ergonomie et la formation. La RA superpose les données CAO au monde réel pour le guidage d’assemblage, la maintenance et le contrôle qualité sur site.

Les métiers de la CAO

Les professionnels de la CAO portent différents titres selon les secteurs et les niveaux de responsabilité.

Le dessinateur-projeteur réalise les modèles 3D et les plans de détail à partir des spécifications des ingénieurs. Il maîtrise un ou plusieurs logiciels de CAO et connaît les normes de dessin technique.

Le concepteur CAO ou technicien bureau d’études participe à la conception elle-même, en choisissant les solutions techniques, les matériaux et en dimensionnant les pièces. Il utilise la simulation pour valider ses choix.

L’ingénieur conception pilote le processus de développement produit. Il définit l’architecture du produit, gère les assemblages complexes et coordonne les équipes de conception.

L’administrateur CAO/PLM gère l’infrastructure logicielle, les licences, les configurations et les bibliothèques de composants standards. Il assure le bon fonctionnement de la chaîne numérique.
